Layout industrial: o que é, tipos e como planejar o arranjo físico da fábrica

Layout industrial é a organização física de equipamentos, fluxos de materiais, postos de trabalho e rotas de circulação da fábrica. Define como produtos e pessoas se movem no chão de fábrica e impactam a produtividade, os custos operacionais e a segurança da operação.

A maioria das indústrias não sofre com falta de espaço ou de máquinas. O que compromete a produção, em muitos casos, é um layout montado no início da operação, que cresceu por adaptações sucessivas e nunca foi revisado de forma estruturada. O galpão aumentou, a linha de produtos mudou, o volume quase dobrou, mas o arranjo físico ficou para trás.

O resultado aparece nos números: tempo de ciclo elevado, filas entre setores, operadores que percorrem distâncias desnecessárias entre máquinas, espaço aproveitado pela metade. Entender o layout industrial é o primeiro passo para mudar esse quadro.

O que é layout industrial?

Layout industrial é o planejamento e a organização física de tudo que compõe o chão de fábrica: máquinas, equipamentos, postos de trabalho, estoques intermediários, rotas de circulação e áreas de apoio. A disposição de cada elemento no espaço define o caminho que o material percorre desde a matéria-prima até o produto acabado.

Um arranjo físico bem planejado garante que esse percurso seja o mais curto, fluido e seguro possível. Já um arranjo montado sem critério faz o oposto: cria cruzamentos de fluxo, obriga o material a percorrer distâncias desnecessárias e gera ociosidade em equipamentos enquanto outros acumulam fila.

O layout está diretamente ligado ao processo produtivo como um todo. Qualquer mudança na sequência de operações, no mix de produtos ou no volume de fabricação tem impacto direto sobre o arranjo físico ideal. Por isso, o layout não é uma decisão de infraestrutura; é uma decisão de operação.

O termo “layout industrial” é intercambiável com “arranjo físico” na literatura técnica. Os dois descrevem o mesmo conceito: como os recursos de produção estão posicionados no espaço e como isso influencia o fluxo de trabalho.

Por que um layout mal planejado custa mais do que parece

A maioria dos custos gerados por um layout inadequado é invisível no dia a dia. Eles não aparecem como linha no demonstrativo de resultados, mas corroem a margem em silêncio: tempo de ciclo acima do necessário, horas extras para compensar produtividade baixa, retrabalhos concentrados em pontos específicos da fábrica e espaço pago por metro quadrado que não produz nada.

O custo de produção sobe porque o tempo de atravessamento do produto é maior do que precisa ser. E o tempo de atravessamento é maior porque o material percorre um caminho mais longo, espera entre postos e retorna por caminhos que um layout bem desenhado eliminaria.

A CNI identificou que 38% das indústrias brasileiras registraram aumento de produtividade como resultado direto de iniciativas de inovação operacional. O layout aparece como um dos primeiros alvos quando uma empresa começa a revisar seus processos.

Movimentação desnecessária: o desperdício que ninguém mede

O deslocamento de um profissional por dois ou três metros dentro da fábrica pode parecer insignificante. Na prática, esse percurso acumula entre 7 e 11 minutos perdidos por turno, segundo levantamento da TM Consultoria divulgado pela A Voz da Indústria.

Em uma fábrica com 20 operadores em dois turnos, isso representa dezenas de horas mensais de capacidade evaporadas em movimentação. O lean manufacturing  classifica essa movimentação como desperdício puro: qualquer deslocamento de pessoa ou material que não agrega valor ao produto final é, por definição, perda.

A logística industrial interna de uma fábrica com layout inadequado carrega esse custo de forma permanente. Não como um evento isolado, mas como uma estrutura de ineficiência embutida no próprio chão de fábrica.

O efeito cascata no custo operacional

Um layout mal posicionado cria gargalos em pontos específicos da linha. O setor seguinte espera, o operador fica ocioso, o material para no meio do processo. Esse acúmulo entre etapas aumenta o estoque em processo, compromete o prazo de entrega e pressiona os custos sem que nenhuma matéria-prima adicional tenha sido desperdiçada.

Há casos documentados em que a configuração inadequada do galpão limita a área útil de produção a apenas 25% do espaço total disponível, segundo o mesmo levantamento da TM Consultoria. O restante vira corredor improvisado, estoque de passagem ou área bloqueada por equipamentos posicionados nas margens do galpão.

Com 56% das empresas industriais planejando investir em 2026 segundo a CNI, a pressão por eficiência operacional é real. O layout é um dos poucos pontos onde é possível extrair mais resultado sem aumentar capacidade instalada.

Quais são os tipos de layout industrial?

Os modelos de layout industrial diferem na forma como organizam máquinas, pessoas e fluxo de materiais. A escolha entre eles depende de três variáveis centrais: volume de produção, variedade de produtos e tipo de processo envolvido. Nenhum modelo é universalmente superior; cada um entrega eficiência dentro de um contexto específico.

A tabela abaixo resume os quatro tipos principais antes de detalharmos cada um:

Tipo	Indicado para	Vantagem principal	Limitação principal
Funcional	Produção variada em lotes	Alta flexibilidade	Percurso longo do material
Linear	Grande volume, produto padronizado	Alta eficiência por unidade	Baixa flexibilidade
Celular	Famílias de produtos similares	Equilíbrio entre eficiência e flexibilidade	Requer agrupamento de famílias
Posicional	Produtos grandes ou únicos	Elimina movimentação do produto	Deslocamento intenso de recursos

Layout funcional (por processo)

No layout funcional, as máquinas são agrupadas por tipo ou função. Todas as fresas ficam em uma área, todas as prensas em outra, todos os pontos de montagem em uma terceira. O material percorre o espaço de setor em setor conforme a sequência de operações de cada produto.

É o arranjo mais indicado para produção variada em lotes pequenos ou médios, quando a fábrica trabalha com produtos que têm sequências de processo distintas. A flexibilidade é alta, mas o percurso do material tende a ser longo e irregular, o que eleva o tempo de atravessamento e cria mais oportunidades de perda.

Layout linear (por produto)

No layout linear, as máquinas são dispostas em sequência, na ordem exata das operações. O material entra em um ponto e avança de forma contínua até o produto acabado, sem retornos nem cruzamentos.

Esse arranjo é indicado para produção em grande escala de produtos padronizados. É o modelo das linhas de montagem e das indústrias de processo contínuo. A produtividade por unidade é alta, mas a flexibilidade é baixa: qualquer mudança de produto exige redesenho da linha.

Layout celular

O layout celular divide o chão de fábrica em células. Cada célula reúne as máquinas e equipamentos necessários para produzir uma família de produtos do início ao fim, funcionando como uma miniatura da fábrica, com recursos próprios e fluxo interno organizado.

É o modelo que equilibra flexibilidade e eficiência. Reduz o percurso do material em relação ao layout funcional e mantém capacidade de atender variações de produto sem a rigidez do linear. O sistema Kanban é frequentemente usado dentro das células para controlar o ritmo de produção e evitar acúmulo de material entre os postos.

Empresas que trabalham com famílias de produtos com processos similares tendem a obter os melhores resultados com esse arranjo.

Layout posicional

No layout posicional, o produto fica fixo em um único ponto, e são os recursos (máquinas, pessoas, ferramentas) que se deslocam até ele. É o modelo adotado quando o produto tem tamanho, peso ou complexidade que torna sua movimentação inviável: construção naval, aeronaves, equipamentos industriais de grande porte.

Para a maioria das indústrias de produção seriada, o layout posicional aparece como complemento em áreas específicas de montagem final, não como modelo dominante da fábrica.

Layout misto

Na prática, a maioria das fábricas não adota um único modelo de forma pura. O layout misto combina dois ou mais arranjos em áreas diferentes do galpão. Um exemplo comum: setor de usinagem com layout funcional, linha de montagem final com layout linear e célula de acabamento com layout celular.

Conhecer os modelos individuais é o passo necessário para decidir como combiná-los com coerência e sem criar conflitos de fluxo entre os setores.

Como escolher o tipo de layout certo para a sua fábrica?

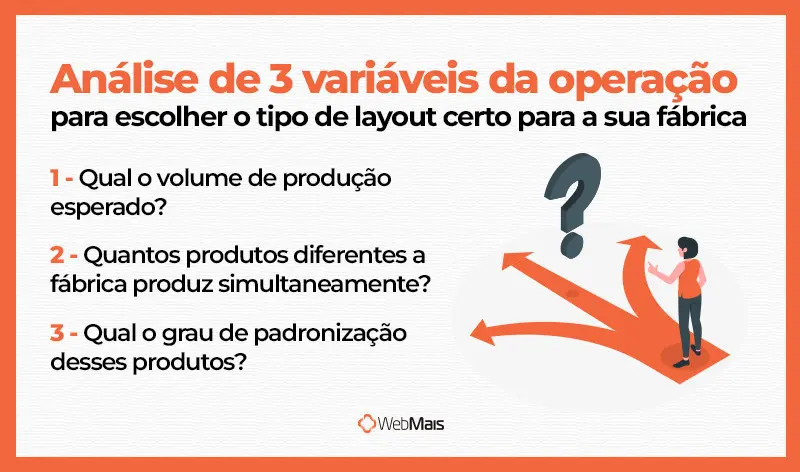

A escolha do tipo de layout industrial parte da análise de três variáveis da operação, não da preferência por um modelo específico. Antes de decidir o arranjo, é preciso responder com clareza: qual o volume de produção esperado? Quantos produtos diferentes a fábrica produz simultaneamente? Qual o grau de padronização desses produtos?

Quando o volume é alto e a variedade é baixa, o layout linear entrega maior eficiência. Quando o volume é médio ou variável e a variedade é alta, o layout funcional ou celular preserva flexibilidade sem sacrificar produtividade. Quando o produto é único, complexo ou muito pesado, o posicional é o único viável.

O planejamento da produção precisa alimentar essa análise. Saber quais produtos demandam mais tempo de linha, quais têm maior variabilidade de processo e quais consomem recursos específicos define a prioridade de aproximação entre setores no novo layout.

Além das variáveis de produto, três fatores físicos delimitam o que é possível implementar. O tamanho e o formato do galpão determinam quais configurações cabem no espaço disponível: um galpão estreito e longo favorece o linear; um quadrado dá mais liberdade para arranjos celulares. A natureza dos equipamentos define restrições de peso, vibração, ancoragem e acesso para manutenção, porque máquinas pesadas limitam as opções de reconfiguração futura. O fluxo de pessoas e carga precisa ser separado por segurança e eficiência, com corredores dimensionados para o equipamento de movimentação utilizado, seja paleteira, empilhadeira ou transporte manual.

Uma ferramenta útil para esse diagnóstico é o mapa de fluxo de valor, que permite visualizar o caminho que cada produto percorre e identificar onde o tempo de atravessamento é maior. O lean manufacturing formaliza essa análise como ponto de partida para qualquer projeto de layout.

Como saber se o layout da sua fábrica está gerando perdas?

Avaliar o próprio layout não exige contratar uma consultoria especializada de imediato. Há sinais operacionais concretos que indicam quando um arranjo físico está gerando perdas, e eles podem ser identificados a partir dos dados de produção que a fábrica já coleta.

O ponto de partida é observar onde o fluxo para. Estoque de material em processo acumulado entre duas máquinas é sinal imediato de desbalanceamento de capacidade ou de layout inadequado entre os dois postos. Quando o gargalo de produção está sempre no mesmo ponto da linha, vale investigar se o arranjo físico está contribuindo para a restrição. Às vezes o problema não é a velocidade da máquina, mas o percurso que o material faz para chegar até ela.

A movimentação de materiais dentro da fábrica é o segundo indicador a observar. Se o mesmo material percorre o galpão em sentidos contrários em etapas consecutivas, há um cruzamento de fluxo que o layout está criando, não a operação.

Use a tabela abaixo para diagnosticar os principais pontos de atenção na sua fábrica:

Sinal operacional	O que observar	Threshold de alerta
Movimentação entre postos	Distância média percorrida entre operações consecutivas	Acima de 15 metros
Estoque em processo (WIP)	Volume de material parado entre duas etapas	Mais de 2 horas de produção acumuladas
Cruzamento de fluxos	Rotas de material que se cruzam no galpão	Qualquer cruzamento frequente entre produtos distintos
Aproveitamento de espaço	Área efetivamente produtiva vs. área total do galpão	Abaixo de 60%
Deslocamento do operador	Percurso estimado por turno	Acima de 3 km por operador
Concentração de retrabalho	Taxa de retrabalho por setor vs. média da linha	Taxa acima da média em setor específico

A leitura dessa tabela exige dados rastreados. Fábricas que registram apontamentos de produção por operação conseguem cruzar tempo de ciclo com localização no chão de fábrica e identificar onde o layout está contribuindo para as perdas. Sem dados por posto de trabalho, o diagnóstico fica dependente de observação direta, que demanda mais tempo e é mais imprecisa.

O segundo passo após identificar os sinais é mapear o percurso real do material. Selecione um produto representativo da linha e registre cada etapa do processo: tempo de processamento, tempo de espera entre etapas e distância percorrida. A metodologia 5S usa esse mapeamento como ponto de partida para organizar o chão de fábrica antes de qualquer mudança estrutural de layout.

Se mais de 30% do tempo de atravessamento for passado em movimentação ou espera entre postos, o layout é um alvo prioritário de revisão.

Como planejar um layout industrial eficiente: passo a passo

Replanejar o layout de uma fábrica em operação é diferente de projetar uma fábrica nova. O desafio é redesenhar o fluxo sem parar a produção, considerando restrições físicas que já existem: fundações, instalações elétricas, pontos de entrada e saída de carga, colunas estruturais. O processo exige sequência e critério.

Antes de começar, envolva as áreas que serão impactadas. A equipe de manutenção sabe quais equipamentos têm restrições de movimentação. O PPCP sabe quais produtos demandam mais tempo e quais geram mais variabilidade. O time de qualidade sabe onde se concentra o retrabalho. Cada uma dessas perspectivas alimenta o projeto de layout com informação que nenhuma análise isolada consegue capturar.

1. Mapear o fluxo atual de materiais e pessoas

O ponto de partida é documentar o que existe, não o que deveria existir. Para cada produto ou família de produtos, registre a sequência de operações, o tempo de cada etapa, a distância entre postos e o volume de material movimentado por turno.

Esse mapeamento revela onde o fluxo está bem organizado e onde há espera, retrabalho e percurso desnecessário. O diagrama espaguete, que traça as rotas percorridas no chão de fábrica sobre a planta do galpão, é simples e eficaz para visualizar cruzamentos e redundâncias que passam despercebidos no dia a dia.

2. Definir critérios e restrições

Com o diagnóstico em mãos, estabeleça o que o novo layout precisa atender. Volume de produção planejado para os próximos anos, mix de produtos esperado, equipamentos que serão adquiridos, normas de segurança como a NR 12 e requisitos de ergonomia entram nessa definição.

As restrições físicas também precisam ser listadas antes de começar a projetar alternativas. O que não pode ser movido (equipamentos ancorados, instalações hidráulicas, saídas de emergência) delimita o espaço de decisão.

3. Criar e comparar alternativas

Com os critérios definidos, projete ao menos duas ou três configurações alternativas antes de escolher uma. Cada alternativa deve ser avaliada pelo percurso total do material, pelo percentual de área produtiva aproveitada, pelo investimento em movimentação de equipamentos e pela capacidade de adaptação futura sem grandes reformas.

O planejamento e controle da produção deve ser consultado nessa etapa: os dados de mix e volume orientam a prioridade de aproximação entre setores. Ferramentas de simulação digital permitem testar cada configuração sem mover nenhuma máquina, usando plantas em AutoCAD ou softwares específicos de plant layout.

4. Implementar, monitorar e ajustar

A implementação em uma fábrica em operação acontece por fases, movendo um setor por vez para manter o fluxo de produção ativo. Cada fase precisa de cronograma, responsável e critério de validação: o novo arranjo está entregando o que foi projetado antes de avançar para o próximo setor?

Após a implementação, monitore os indicadores que foram usados no diagnóstico inicial: tempo de atravessamento, estoque em processo, distância de movimentação, taxa de retrabalho. A melhoria contínua do layout não termina com a última máquina movida; termina quando os indicadores atingem o patamar planejado e estabilizam.

Como os dados de produção transformam a decisão de layout

A maioria dos projetos de layout industrial falha por um motivo simples: foram planejados com base na percepção de quem conhece a fábrica, não com base em dados reais de produção. A percepção é imprecisa por natureza. O operador do setor A acha que o gargalo é o setor B. O gerente acha que é o setor C. Os dados mostram onde o tempo está sendo perdido de verdade.

Um sistema de gestão da produção registra, em cada ordem de fabricação, o tempo de setup, o tempo de processamento, o tempo de espera entre etapas e o custo acumulado. Cruzando esses registros com a localização física de cada posto de trabalho, é possível construir um mapa de calor do chão de fábrica: quais áreas concentram mais tempo improdutivo, quais setores têm mais fila e onde a movimentação de material é mais intensa.

Esse tipo de análise responde à pergunta que nenhum walkthrough subjetivo consegue responder com precisão: o problema é o layout ou é a capacidade do equipamento? Quando o sistema mostra que o tempo de espera entre dois postos é alto, mas o tempo de processamento em ambos está dentro do esperado, a causa provavelmente é o percurso que o material faz entre eles, não a velocidade das máquinas.

A revisão de layout deixa de ser um projeto de engenharia baseado em intuição e passa a ser uma decisão orientada por dados de operação rastreados por produto, por posto e por período. Fábricas que têm controle de produção estruturado conseguem simular o impacto de uma mudança de layout antes de mover qualquer equipamento, porque sabem exatamente quanto tempo cada etapa consome e qual é o fluxo real de cada produto pela fábrica.

Um ERP para indústria conecta esses registros em tempo real: o apontamento do operador, a ordem de fabricação, o custo de cada etapa e o histórico de produção ficam em um único sistema. Essa integração é o que diferencia um redesenho de layout que funciona de um que apenas muda a posição das máquinas sem endereçar os problemas reais de fluxo.

FAQ

Layout industrial e arranjo físico são a mesma coisa?

Sim. Os dois termos descrevem o mesmo conceito: a organização física dos recursos de produção dentro do espaço fabril. “Arranjo físico” é o termo mais comum na literatura de engenharia de produção; “layout industrial” é mais usado no ambiente de gestão e consultoria. Na prática, são usados como sinônimos sem distinção de significado.

Com que frequência o layout industrial deve ser revisado?

Não há frequência fixa. A revisão é necessária quando a operação muda de forma relevante: aumento expressivo de volume, entrada de novos produtos com processos distintos, aquisição de equipamentos de grande porte, mudança de galpão ou identificação de gargalos recorrentes que não se resolvem com ajustes de capacidade. Em fábricas com crescimento acelerado, revisar o layout a cada dois ou três anos é razoável.

É possível reorganizar o layout sem parar a produção?

Sim, desde que a implementação seja feita por etapas. A prática usual é identificar os setores independentes que podem ser reorganizados sem interromper o fluxo principal, implementar as mudanças nessas áreas primeiro e usar os ganhos de tempo como janela para reorganizar os setores mais críticos em períodos de menor demanda.

Conclusão

Layout industrial não é uma decisão que se toma uma vez e esquece. É uma variável de gestão que acompanha o crescimento da fábrica e precisa ser revisada sempre que a operação muda de forma relevante.

Diferente de outros investimentos industriais, o redesenho do arranjo físico não exige comprar mais máquinas ou contratar mais pessoas. Ele extrai mais resultado do que já existe, eliminando movimentação desnecessária, reduzindo estoque em processo e liberando capacidade represada em ineficiências de fluxo.
